槽式桥架安装全攻略,避免常见错误

所属分类:新闻资讯    发布时间: 2025-03-19    作者:秦西盟电缆桥架厂家
  分享到:
二维码分享
在电气安装工程中,槽式桥架作为电缆、电线等电气线路的重要支撑和保护结构,其安装质量直接关系到电气系统的..性和稳定性。然而,在实际施工过程中,由于操作不当或忽视细节,常常会出现一些常见的安装错误。为了帮助大家更好地掌握槽式桥架的安装技巧,避免常见错误,本文特提供一份槽式桥架安装全攻略。
一、槽式桥架安装前的准备
图纸审核:
在安装前,务必仔细审核施工图纸,..桥架的规格、型号、走向、高度等符合设计要求。
检查桥架与建筑结构之间的配合关系,..无冲突。
材料检查:
对槽式桥架及其附件(如连接片、固定件、接地线等)进行质量检查,..无锈蚀、变形、损坏等现象。
检查桥架的表面处理是否符合防腐要求。
工具准备:
准备必要的安装工具,如电钻、螺丝刀、扳手、水平尺、卷尺等。
..所有工具处于良好状态,便于使用。
二、槽式桥架的安装步骤
定位与测量:
根据施工图纸,使用水平尺和卷尺在建筑物上标出桥架的安装位置。
使用膨胀塞或预埋件在墙上或天花板上打孔,..孔位准确。
安装支架:
根据桥架的规格和重量,选择合适的支架类型(如角钢支架、吊杆支架等)。
使用膨胀螺丝或预埋件将支架固定在墙上或天花板上,..支架水平且稳固。
组装桥架:
将桥架的连接片插入桥架的槽口中,并使用螺丝固定。
..桥架的连接处平整、紧密,无缝隙。
安装桥架:
将桥架挂在支架上,使用螺丝或卡扣固定。
..桥架的水平度和垂直度符合设计要求。
接地处理:
按照施工图纸的要求,将桥架与接地系统连接。

..接地连接牢固、可靠。

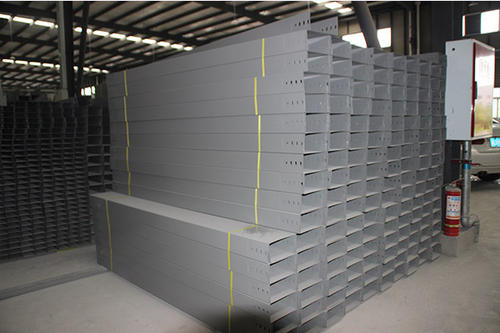

电缆桥架

三、槽式桥架安装的常见错误及避免方法
桥架安装不平整:
错误原因:支架安装不水平,桥架连接处未调平。
避免方法:在安装支架时,使用水平尺检查支架的水平度;在连接桥架时,使用水平尺和卷尺检查桥架的水平度和垂直度。
桥架连接不牢固:
错误原因:连接片未插到位,螺丝未拧紧。
避免方法:在连接桥架时,..连接片完全插入槽口中,并使用螺丝拧紧。
桥架接地不良:
错误原因:接地线未连接或连接不牢固。
避免方法:在安装桥架时,按照施工图纸的要求,将桥架与接地系统连接牢固。
桥架与管线冲突:
错误原因:未提前检查桥架与管线之间的配合关系。
避免方法:在安装前,仔细审核施工图纸,..桥架与管线之间的配合关系无冲突。
四、槽式桥架安装后的检查与验收
外观检查:
检查桥架的表面是否平整、光滑,无锈蚀、变形等现象。
检查桥架的连接处是否紧密、牢固。
水平度和垂直度检查:
使用水平尺和卷尺检查桥架的水平度和垂直度,..符合设计要求。
接地检查:
检查桥架与接地系统的连接是否牢固、可靠。
使用接地电阻测试仪检测接地电阻,..符合规范要求。
文档记录:
记录桥架的安装位置、规格、型号等信息,并归档保存。
记录安装过程中的问题及解决方法,为后续维护提供参考。
五、结语
槽式桥架的安装是一项细致且重要的工作,需要电气工程师和施工人员具备扎实的专业知识和丰富的实践经验。通过本文的介绍,相信大家对槽式桥架的安装步骤、常见错误及避免方法有了更深入的了解。在实际施工过程中,务必严格按照施工图纸和规范要求进行操作,..槽式桥架的安装质量符合设计要求,为电气系统的..运行提供有力保障。
