电气工程师必知:JDG穿线管的应用要求

所属分类:新闻资讯    发布时间: 2025-03-19    作者:秦西盟穿线管厂家
  分享到:
二维码分享
在电气工程领域,JDG穿线管作为一种新型电气线路保护导管,凭借其独特的优势,如无需跨接地焊接、施工简便、耐腐蚀性强等,已成为明敷暗敷绝缘电线专用保护管路的.佳选择。对于电气工程师而言,掌握JDG穿线管的应用要求至关重要。本文将详细介绍JDG穿线管在电气安装中的各项应用要求,帮助电气工程师更好地理解和运用这一关键材料。
一、JDG穿线管的基本概述
JDG穿线管,即紧定式镀锌薄壁电线管,采用..冷轧带钢经过精加工和双面镀锌而成。其连接采用螺钉紧定技术,无需传统的熔焊连接,大大简化了施工工序,提高了工作效率。JDG穿线管不仅美观耐用,而且具有优异的防火、防潮、防腐性能,是替代传统PVC管和SC管的理想产品。
二、JDG穿线管的切割与弯曲要求
切割要求:
JDG穿线管的切割必须使用无齿锯或钢锯,..切割口平滑、无毛刺。
切割后,应及时清理切割口的毛刺和碎屑,防止对后续安装造成影响。
弯曲要求:
暗敷设时,JDG穿线管的弯曲半径不应小于管外径的6倍(在混凝土平面内时,弯曲半径不得小于管外径的10倍)。
明敷设时,弯曲半径不得小于管外径的6倍。
当两接线盒之间..一条弯头时,弯头半径不能小于管外直径的4倍。
三、JDG穿线管的固定与安装要求
固定点间距:
暗敷时,固定点间距不大于1000mm。
固定点与弯头、接线盒和端子之间的距离应大于150mm,但不得超过300mm。
安装要求:
JDG穿线管应埋入墙或混凝土中,且与墙或混凝土表面的净距不得小于15mm。
管入箱(盒)应一管一孔,管径应与箱(盒)的敲落孔相吻合,严禁开长孔。
管入箱(盒)时,排列要整齐,间隔要均匀,箱(盒)应与墙平放。
四、JDG穿线管的密封与保护要求
密封要求:
配管完成后,为防止异物进入管内,应在末端做好封口处理。
在混凝土浇筑过程中,应由电工监视,以防管道、接线盒震动、移位。
保护要求:
模板拆除后,应及时进行预扫管工作,清除管道内的杂物或积水。

套接固定钢管道明敷设时,管道支架、吊架的规格应符合设计要求,若无设计要求,则不得小于规定尺寸(如圆钢直径6mm,扁钢30mm3mm,角钢25mm25mm*3mm)。

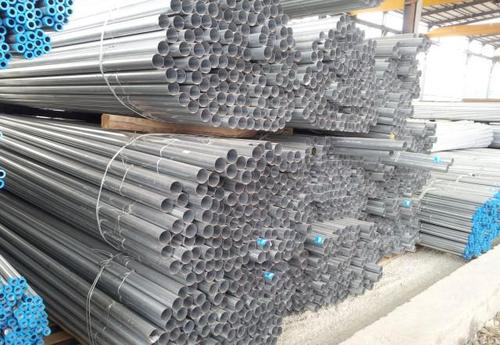

穿线管

五、JDG穿线管的适用场景与优势
JDG穿线管适用于工业与民用建筑、智能建筑以及市政管道中的电线电缆穿线保护。其优势主要体现在以下几个方面:
施工简便:无需焊机、套丝设备,也无需做跨接地线,省去了传统的熔焊、套丝等复杂施工工序。
耐腐蚀性强:采用镀锌钢管和薄壁钢管,具有优异的防腐性能。
防火防潮:有效防止电线电缆因潮湿或火灾而受损。
美观耐用:外观整洁美观,使用寿命长。
六、结语
JDG穿线管作为一种新型电气线路保护导管,在电气工程领域具有广泛的应用前景。电气工程师应充分了解其应用要求,..在施工过程中正确选用、合理安装,以保障电气系统的..稳定运行。通过本文的介绍,相信电气工程师们对JDG穿线管的应用要求有了更深入的了解,这将有助于提升电气工程的质量和效率。
