母线槽安装及连接

所属分类:新闻资讯    发布时间: 2020-08-22    作者:
  分享到:
二维码分享

大家好!陕西秦西盟实业有限公司小编又和大家见面了,今天给大家了解的是母线槽安装及连接。

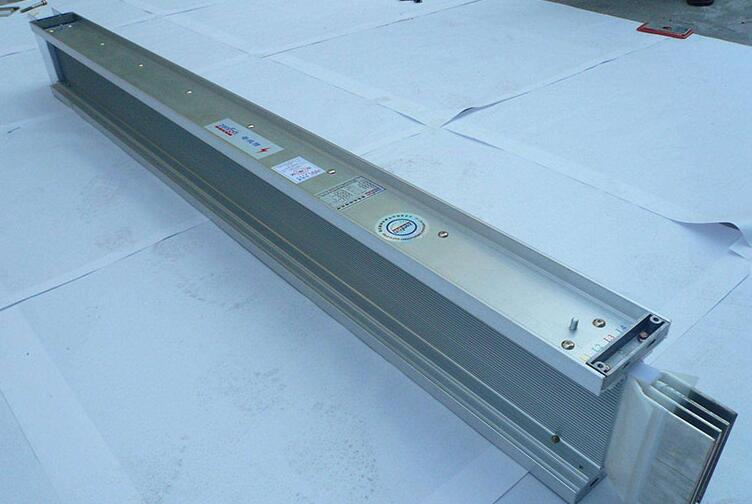

母线槽

母线槽安装方法:

1、整个干线系统由多段母线槽单元(按照相应的出厂编号)连接组装而成;

2、将两段母线槽两端相互连接后,连接时确保绝缘隔板和铜连接片和母线槽主母排位置一致,特别要注意PE排连接铜片和主母排的铜片放置位置是否准确,不得放错,并在盖上接头盖板前再次检查确认,搭接部位上下偏差不得大于1mm,两端铜母排对接时可预留1-2mm伸缩间距,然后穿入绝缘螺栓,传入绝缘螺栓前确保接头部位整体孔位同心,不得用野蛮敲击的放入敲打绝缘螺栓,随后垫入碗形垫片,用力矩扳手将螺栓拧紧,然后装上接头盖板,扭紧接头螺栓。

3、母线槽各部位分接单元的插接箱和母线槽插孔部位插接前仔细观察插接箱的插脚是否有变形、扭曲和损坏等现象,如果有插脚变形、扭曲和损坏的必须调整好或更换后方可使用,插接时**插接箱的插脚和插孔对位后再插进,插接后确保插脚中心对准母线槽主母排的中心,防止插脚和母线槽的主母排之间出现插偏,确认插好无误后扭紧插接箱上下部位的固定锁紧螺栓。

4、通电前必须对母线槽系统进行相位和连接性试验。检查接地电阻和绝缘电阻,绝缘必须用1000V或500V兆欧表测其冷态绝缘电阻,每段不低于20MΩ。

5、室内馈电母线槽和插入式母线槽水平走向时,根据电流大小可以在每1.8—2.5米放一支撑,每4米垂直走向时放一弹簧支撑或每层建筑物之间放置一弹簧支架,可以释放伸张力。户外母线槽每1.5米放一支撑,水平垂直均相同,母线槽弯头两端或拐角部位必须有支架支撑。

6、母线槽送电:母线槽安装完毕后,应核对相位,确保无误,在TN-S系统中,PE线与N线严禁接错。母线槽受电时,不带有负载的所有母线馈电装置均应处于“分断”状态,受电后,必须测量每只分线箱,确保输入电压正常稳定,不缺相。

母线槽连接:

解决方案1:

可以装在配电箱后面的。插接箱只是负责从母线槽中引点到需要处,插接箱内有开关的,同时插接箱一头插在母线槽内,一头连接的是电缆,再通过电缆到楼层配电箱。

解决方案2:

母线槽应该是中间连接单元,在母线槽和低压配电柜之间应该是有电缆沟的,电缆从母线槽出来后进电缆沟然后在接到低压柜的回路上,在母线槽和配电葙中间应该也有电缆沟的,或者是将电缆槽配到配电葙附近,然后用管连接槽和配电葙的。

解决方案3:

插接箱就是起到了一个连接作用,把母线槽和表箱连接起来,里面有一个开关。母线进柜可采用铜排连接至柜内母排上,母线与配电箱的连接利用母线插接箱通过电缆连接。

陕西秦西盟实业有限公司简称秦西盟实业,是国内从事生产母线槽等电气成套设备设计,制造,安装配套以及销售,具有高效完整售后服务的大型民营企业。热线电话:029-86365088,029-86516888,15389267999。
