封闭母线槽的截面尺寸是多少,可以承受多大的电流

所属分类:新闻资讯    发布时间: 2020-07-14    作者:
  分享到:
二维码分享

大家好!陕西秦西盟实业有限公司小编又和大家见面了,今天带大家了解的是封闭母线槽的截面尺寸是多少,可以承受多大的电流。

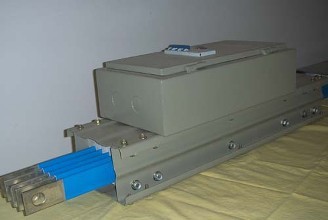

母线槽

在电力系统中封母线槽的已经不是稀罕之物了,早已被被广泛的应用起来了,在电力系统中起到了非常重要的作用。封闭母线是有很多种型号和规格的,针对场合的需求输送的电流大小,选择母线设备型号和规格都是不一样的,只有在相对应的场合选择合适的型号和规格母线设备才能发挥出设备的优势。对封闭母线槽的界面是很多都不了解,设备的界面尺寸是多少呢?

封闭母线设备是由金属板或钢板或铝板为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型母线槽,也可制成中间不带分线盒的馈电型母线设备。在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。

封闭母线槽的截面尺寸分为电流等级:250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。 极数:4P 5P。 母线设备类型:直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线。

母线槽截面选择常识,通常应按大长期工作电流选择截面,并按通过^大短路电缆条件下,校验线槽的短时热稳定性和动稳定性。由于导体存在电阻和多导体接近时交流电流趋表效应等因素影响,线槽通过电流时会引起发热。

铜、铝裸线槽长期工作时的发热允许温度均为70℃,但当其接触面具有锡的可靠覆盖时,则允许温度提高到85℃,受此持续发热允许温度的限制,不同材料、截面的线槽给出了相应的长期允许电流值。选择截面时,应使线槽实际的大长期工作电流小于所选截面线槽的长期允许电流值。

在年均负荷较大、线槽较长的情况下,通常按经济电流密度法选择。经济电流密度是综合考虑损耗附属设备的年维修费与折旧费为^低情况下,此时线槽单位截面积流过的电流。用经济电流密度除以不计入过负荷的长期工作电流即得线槽截面。

陕西秦西盟实业有限公司简称秦西盟实业,是国内从事生产母线槽等电气成套设备设计,制造,安装配套以及销售,具有高效完整售后服务的大型民营企业。热线电话:029-86365088,029-86516888,15389267999。
