电缆桥架填充率怎么计算?需要注意哪些事项?实例告诉你!

所属分类:新闻资讯    发布时间: 2020-07-03    作者:
  分享到:
二维码分享

大家好!陕西秦西盟实业有限公司小编又和大家见面了,今天带大家了解的是电缆桥架填充率怎么计算?需要注意哪些事项?实例告诉你!

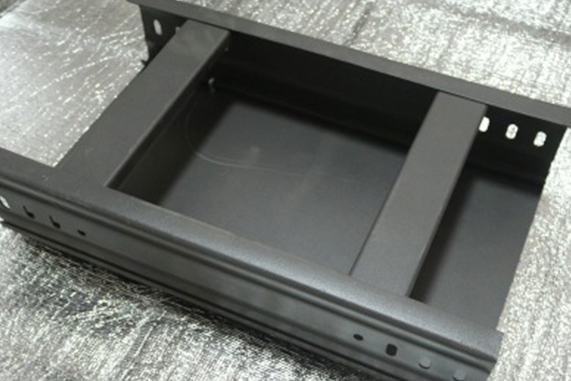

电缆桥架

根据《电力工程电缆设计标准》GB50217-2018附录D的表D.0.6多层并列电缆在托盘桥架上敷设时校正系数取值。

可以看出电缆在桥架上单层并列敷设时,校正系数取0.7,两层并列敷设时校正系数取0.55。从经济性考虑,工程设计时通常都是按照单层敷设情况下取校正系数0.7。因此在选择桥架时,桥架的宽度必须大于电缆单排并列宽度。

本案例中电缆单排并列宽度442mm,桥架宽度300mm,导致部分电缆在桥架中是两层并列敷设。如果要保证电缆安全使用,其载流量的校正系数按照0.55取,实际工程是按照0.7选取,因而造成电缆过载。其结果是电缆散热不利,绝缘老化加速,电缆的使用寿命会大大折减,并存在用电安全隐患。

选择电缆桥架规格时,满足填充率的前提下,还需要保证桥架宽度大于电缆单层并列宽度。
