电缆桥架作为现代建筑与工业领域中电缆敷设的核心支撑系统，其设计合理性直接关系到电力传输的..性、效率及维护成本。然而，行业标准缺失或设计偏差常导致桥架承载力不足、电磁干扰严重、安装困难等问题。本文将系统解析电缆桥架的国家标准、设计核心原则及选型避坑指南，助力工程师、采购方及施工团队..落地合规方案。
一、电缆桥架行业标准全解析：从材料到验收的合规要点
1. 国家标准与行业规范
核心标准：
GB/T 19215.1-2021：规定桥架材质、结构、试验方法及通用技术条件；
GB 50303-2015：明确桥架安装间距、接地要求及验收规范；
T/CECS 31-2019：针对智能建筑，补充桥架防火、抗干扰等细分要求。
..参考：
IEC 61537：..电工委员会发布的桥架通用标准，侧重电磁兼容性与环境适应性。
2. 材质与工艺强制要求
金属桥架：
镀锌钢桥架：锌层厚度≥65μm（盐雾试验≥720小时无锈蚀）；
铝合金桥架：抗拉强度≥160MPa，耐腐蚀性需通过中性盐雾试验（NSS）≥1000小时。
非金属桥架：
玻璃钢桥架：氧指数≥30%（阻燃级），弯曲强度≥150MPa；
PVC桥架：适用温度范围-15℃~+60℃，维卡软化点≥75℃。
3. 关键性能测试标准
承载能力：
静态载荷测试：桥架跨距2m时，均布载荷≥2kN/m²无..变形；
动态载荷测试：模拟电缆振动，桥架连接处无松动或断裂。
防火等级：
A级（不燃）：燃烧时间≤30s，火焰传播比值≤25；
B级（阻燃）：燃烧时间≤120s，损毁长度≤2.5m。
4. 验收流程与文件要求
隐蔽工程验收：
检查桥架固定间距、接地连续性（接地电阻≤4Ω）、跨接线截面积（≥4mm²铜线）；
资料留存：

需提供材质检测报告、荷载计算书、防火等级证书及安装施工图。

二、电缆桥架设计五大核心原则：..、效率与成本平衡
原则1：路径规划——缩短距离，规避风险
直线优先：
桥架转弯半径≥电缆.小弯曲半径（如动力电缆≥6D，控制电缆≥4D）；
障碍物处理：
穿越墙体/楼板时，预留≥50mm间隙，填充防火泥或弹性密封圈；
环境隔离：
强电与弱电桥架间距≥300mm，交叉时垂直净距≥200mm，防止电磁干扰。
原则2：载荷计算——..匹配应用场景
静态载荷：
计算公式：Q = (q₁ + q₂) × K
q₁：电缆自重（kg/m）；q₂：桥架自重（kg/m）；K：..系数（一般取1.5~2.0）。
动态载荷：
考虑电缆敷设时的冲击力（建议增加20%余量）及未来扩容需求。
原则3：结构选型——功能决定形式
桥架类型 适用场景 优势

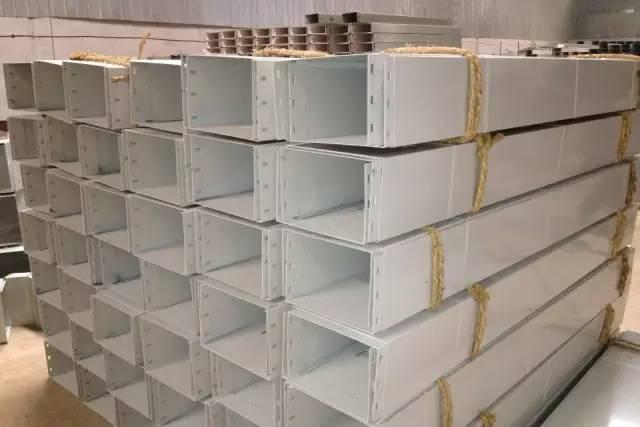

槽式桥架 电缆密集、强干扰环境（如数据中心） 全封闭，抗干扰性强
托盘式桥架 一般工业与民用建筑 散热好，安装便捷
梯级式桥架 高热环境（如锅炉房、冶金车间） 通风散热..，成本低
组合式桥架 空间受限或需灵活调整的场景 模块化设计，扩展性强
原则4：安装规范——细节决定寿命
固定间距：
水平敷设：金属桥架≤2m，非金属桥架≤1.5m；
垂直敷设：每层楼板处增设支架，间距≤1.8m。
接地处理：
金属桥架全长不少于2处与接地干线连接，非金属桥架需预留接地端子。
防腐措施：
户外或潮湿环境：镀锌桥架外涂环氧富锌底漆+聚氨酯面漆（干膜厚度≥80μm）。
原则5：维护友好性——降低全生命周期成本
可扩展性：
预留20%~30%空位，便于后期增设电缆；
标识管理：
使用标签机标注桥架编号、电缆类型及走向，提升检修效率；
智能监测：
集成温湿度传感器、局部放电检测模块，实现远程故障预警。
三、常见设计误区与解决方案
误区1：忽视桥架与电缆的匹配性
问题：小截面桥架敷设大容量电缆，导致散热不良、加速绝缘老化；
解决：
参考《电力工程电缆设计规范》（GB 50217），按电缆截面积总和≤桥架内截面积40%选型。
误区2：防火桥架“一劳永逸”
问题：非防火区域使用高成本防火桥架，或防火桥架未覆盖关键节点（如穿越防火墙处）；
解决：
根据建筑防火分区设计桥架等级，重点区域采用A级防火桥架并延伸至相邻区域1m。
误区3：忽略振动影响
问题：机械设备附近桥架未采取减震措施，导致连接松动、电缆磨损；
解决：
增设弹簧减震支架或橡胶减震垫，振动频率≥5Hz时需进行动态载荷复核。
结语
电缆桥架的设计与选型是电力工程中“看不见的基石”，其合规性直接影响系统..与运维效率。通过严格遵循国家标准、科学应用设计原则，并规避常见误区，可显著降低项目风险与成本。立即收藏本文，让您的桥架方案从“能用”升级为“好用、耐用”！
