在电气工程中，电缆桥架作为电缆敷设的核心支撑系统，其容量设计直接影响线路..、散热效率与后期维护成本。然而，许多工程师和施工方常因“估算不足”或“过度冗余”导致资源浪费或..隐患。本文将从容量计算原理、关键参数、实操案例及避坑指南四大维度，揭秘电缆桥架的“科学装载术”，助您..把控容量，避免“虚多”或“超载”！

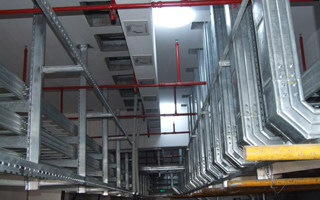

一、电缆桥架容量计算的核心逻辑：从截面积到空间利用率
电缆桥架的容量并非简单“能放多少根电缆”，而是需综合考量电缆总截面积、桥架净空截面积、填充系数三大要素。计算公式如下：
桥架容量合格条件：
电缆总截面积≤桥架净空截面积×填充系数
1. 电缆总截面积：单根电缆的“占地面积”
圆形电缆：截面积
A
电缆
 =π×(d/2)
2
（
d
为电缆外径）；
扁形电缆：截面积
A
电缆
 =a×b
（
a
、
b
为宽厚尺寸）；
多芯电缆：需按外护套直径计算，而非单芯截面积之和。
示例：
一根外径20mm的电力电缆，截面积为
π×(20/2)
2
 ≈314mm
2
；
若桥架内敷设10根同类电缆，总截面积为
314×10=3140mm
2
。
2. 桥架净空截面积：实际可用空间的“底面积”
矩形桥架：净空截面积
A
桥架
 =W×H
（
W
为桥架宽度，
H
为内高）；
槽式桥架：需扣除侧板厚度（通常单边减2mm）；
梯级式桥架：因底部镂空，仅计算横档上方的有效空间。
示例：
一款宽300mm、高100mm的槽式桥架，侧板厚2mm，净空截面积为：
(300−2×2)×(100−2×2)=296×96=28,416mm
2
。
3. 填充系数：电缆与桥架的“亲密指数”
填充系数反映电缆在桥架内的密集程度，过高会导致散热不良，过低则浪费空间。国家标准（GB 50217-2018）规定：
桥架类型 填充系数上限 适用场景
无孔托盘 40% 控制电缆、防火要求高的线路
有孔托盘 50% 动力电缆、一般工业环境
梯级式 60% 高低压动力电缆、散热需求高
关键原则：
动力电缆优先选梯级式：散热好，填充系数可更高；
弱电电缆可用无孔托盘：避免信号干扰，但需严格控制填充率。
二、实操案例：如何计算一座桥架的“真实容量”？
案例背景：
某工厂需敷设以下电缆至配电箱：
动力电缆：3根，外径25mm；
控制电缆：5根，外径10mm；
桥架规格：宽400mm、高150mm的梯级式桥架。
计算步骤：
计算电缆总截面积：
动力电缆单根截面积：
π×(25/2)
2
 ≈490mm
2
，3根共
490×3=1470mm
2
；
控制电缆单根截面积：
π×(10/2)
2
 ≈78.5mm
2
，5根共
78.5×5=392.5mm
2
；
总截面积：
1470+392.5=1862.5mm
2
。
计算桥架净空截面积：
梯级式桥架净空截面积：
400×150=60,000mm
2
（梯级式无需扣减侧板）。
确定填充系数：
动力与控制电缆混合敷设，按有孔托盘标准取50%。
验证容量：
允许.大截面积：
60,000×50%=30,000mm
2
；

实际电缆总截面积（1862.5 mm²）远小于允许值，容量合格

三、四大常见误区与解决方案：避免“虚多”或“超载”
误区1：忽视电缆排列方式，截面积计算失真
风险：电缆随意堆叠会导致实际填充率超过理论值；
解决方案：
分层敷设：动力电缆在下层，控制电缆在上层；
绑扎固定：使用电缆扎带或金属卡箍保持间距，避免交叉重叠。
误区2：混淆桥架“外径”与“净空尺寸”
风险：按桥架外径计算截面积，导致容量虚高；
解决方案：
采购时明确要求供应商提供净空尺寸图纸；
现场测量时，用卷尺扣减侧板厚度（槽式桥架）。
误区3：高估梯级式桥架的填充系数
风险：虽梯级式允许60%填充率，但需预留20%空间用于散热；
解决方案：
实际填充率控制在40%-50%，尤其夏季高温环境；
长距离桥架每隔6米设置伸缩节，避免热胀冷缩挤压电缆。
误区4：忽略电缆弯曲半径，强行挤压敷设
风险：桥架转弯处电缆弯曲半径不足，损伤绝缘层；
解决方案：
根据电缆外径选择转弯半径（通常为6-10倍电缆直径）；
使用成品弯头或定制异形桥架，避免直角硬弯。
四、进阶技巧：如何优化桥架容量设计？
1. 选用分隔型桥架，提升空间利用率
优势：通过内置隔板将桥架分为多个区域，实现“强电-弱电-消防”分离敷设；
案例：某数据中心采用分隔桥架后，相同宽度下容量提升30%，且信号干扰降低50%。
2. 采用大跨距桥架，减少支架数量
适用场景：厂房、仓库等长距离敷设需求；
数据：跨距从2米增至6米，支架用量减少67%，但需校核桥架挠度（变形量）。
3. 预留10%-15%扩容空间
远见规划：为未来线路增加（如智能化改造）预留余量；
操作：按当前需求的85%-90%计算填充率，避免二次改造。
结语：科学计算，让每一寸桥架发挥.大价值！
电缆桥架的容量设计是一门“平衡艺术”——既要避免“虚多”造成成本浪费，又要防止“超载”引发..隐患。通过..计算截面积、合理选择桥架类型、严格控制填充系数，并结合分隔设计、大跨距优化等技巧，可实现容量、..与经济的三重共赢。
