在工业建筑、数据中心、商业综合体等项目中，电缆桥架作为电力与通信线路的“骨架”，承担着支撑、保护及规范布线的重要功能。然而，施工中的桥架选型错误、安装不规范、防腐蚀处理不到位等问题，常导致线路混乱、..隐患甚至返工。本文将深度解析电缆桥架施工的六大核心技术，涵盖选型、安装、固定、接地、防腐蚀及验收全流程，助您提升施工效率、降低成本并..项目合规。
一、..选型技术：根据场景匹配桥架类型
电缆桥架分为槽式、托盘式、梯级式、组合式四大类，不同类型适用于不同环境，选型错误将直接影响线路..与维护效率。

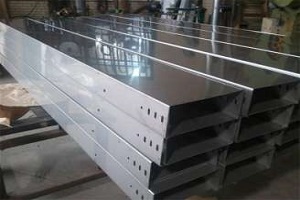

1. 槽式桥架：全封闭防护，适合高干扰场景
结构：全封闭型，顶部与底部完全覆盖，防尘、防水、防电磁干扰。
适用场景：
电磁干扰强区域（如变电站、雷达站）；
化学腐蚀环境（如化工车间、电镀厂）；
需防尘的洁净车间（如半导体制造、食品加工）。
案例：某数据中心采用槽式桥架敷设网络线缆，屏蔽外界干扰后，数据传输错误率降低90%。
2. 托盘式桥架：散热与防护平衡，通用性强
结构：底部有镂空孔洞，兼顾散热与部分防护需求。
适用场景：
动力电缆与控制电缆混合敷设（如工厂配电室）；
潮湿但非浸水环境（如地下车库、隧道）；
需定期检修的线路（如商场照明系统）。
3. 梯级式桥架：..散热，适合大电流线路
结构：仅由横档与侧边组成，通风面积达90%以上。
适用场景：
高压电缆（如10kV以上动力线路）；
发热量大的线路（如焊接车间、锅炉房）；
户外露天敷设（需配合防雨罩使用）。
4. 组合式桥架：灵活定制，适应复杂布局
结构：由标准件（直通、弯通、三通等）拼接而成，可自由调整角度与高度。
适用场景：
空间受限区域（如电梯井、设备夹层）；
需频繁改线的项目（如实验室、研发中心）；
异形建筑（如弧形墙面、螺旋楼梯）。
选型避坑指南：
避免“大材小用”：低压线路无需选用槽式桥架，增加成本；
警惕“小马拉大车”：梯级式桥架承载力有限，超重电缆需加固；
优先选择热镀锌桥架：耐腐蚀性是电镀锌的3倍以上，寿命延长10年。
二、科学安装技术：..桥架水平与垂直度
桥架安装质量直接影响线路美观性与..性，需严格遵循“三线控制”原则（水平线、垂直线、标高线）。
1. 安装前准备：测量与定位是关键
工具：激光水平仪、墨斗、钢卷尺；
步骤：
根据设计图纸确定桥架起点与终点；
用激光水平仪投射基准线，..桥架水平误差≤2mm/m；
在墙面/顶板标记支吊架固定点，间距符合下表要求：
桥架类型 支吊架间距（m） .大挠度控制
槽式/托盘式（≤300mm宽） 1.5-2.0 ≤L/200（L为跨距）
梯级式（≤300mm宽） 2.0-2.5 ≤L/150
2. 支吊架固定：抗震与承重并重
膨胀螺栓选择：
混凝土墙面：M10×80mm膨胀螺栓，承载力≥200kg；
轻质隔墙：需加装钢板垫片，防止墙体开裂；
抗震设计：
地震带区域需采用弹性支吊架，允许桥架在地震中微小位移，避免断裂；
支吊架与桥架连接处加装橡胶减震垫，降低振动噪音。
3. 桥架拼接：紧固与导电双保障
连接片选择：
镀锌桥架：使用镀锌连接片，厚度≥2mm；
不锈钢桥架：配套304不锈钢连接片，防止电化学腐蚀；
螺栓紧固：
扭矩值控制在12-15N·m（使用扭矩扳手检测）；

弹簧垫圈与平垫圈需齐全，防止松动。

三、..布线技术：优化线缆容量与走向
桥架内线缆敷设需兼顾容量、散热与维护，避免“超载”或“杂乱无章”。
1. 容量计算：遵循“40%填充率”原则
公式：
填充率=
桥架内截面积
线缆截面积总和
 ≤40%
示例：
桥架规格：200mm（宽）×100mm（高），内截面积=18000mm²；
线缆：4根35mm²动力电缆（截面积=35×4=140mm²）；
填充率=140/18000≈0.78%（远低于40%，..）。
2. 分层敷设：强电与弱电分离
分层规则：
上层：高压动力电缆（如380V三相电）；
中层：低压动力电缆（如220V照明线）；
下层：弱电线路（如网络、消防信号线）；
隔离措施：
强弱电桥架间距≥300mm；
交叉处用金属隔板屏蔽，防止电磁干扰。
3. 弯曲处理：大半径弯头减少损伤
.小弯曲半径：
动力电缆：≥6倍电缆外径；
控制电缆：≥4倍电缆外径；
弯头选择：
水平弯：优先选用工厂预制弯头，避免现场热弯导致电缆损伤；
垂直弯：采用弹簧弯管器冷弯，弯曲处垫橡胶保护套。
四、可靠接地技术：消除触电与雷击风险
桥架系统需形成等电位联结，..人员..与设备稳定运行。
1. 接地线规格：根据桥架长度与电流选型
计算公式：
S≥
70
I
 (铜导线截面积S,短路电流I)
简化选型表：
桥架长度（m） 接地线规格（mm²）
≤50 4
50-100 6
>100 10
2. 接地连接点：每30米设置一处
连接方式：
桥架本体与支吊架间用编织铜带跨接；
跨接线与桥架接触面需打磨去漆，..导电性；
测试要求：
接地电阻≤1Ω（使用接地电阻测试仪检测）；
雷雨季节前需复检。
五、防腐蚀处理技术：延长桥架使用寿命
桥架腐蚀会导致承载力下降甚至断裂，需根据环境选择镀锌、喷塑或不锈钢材质。
1. 镀锌桥架：经济实用的基础防护
工艺对比：
热镀锌：锌层厚度≥65μm，耐腐蚀性优于电镀锌（锌层≤12μm）；
适用场景：室内干燥环境（如办公室、商场）；
维护建议：
每2年检查锌层完整性，局部破损需补涂富锌漆。
2. 喷塑桥架：美观与防护兼顾
优势：
表面光滑，易清洁；
可定制颜色（如灰色、白色），匹配建筑风格；
适用场景：
潮湿环境（如地下车库、游泳池）；
对美观要求高的场所（如会展中心、酒店）。
3. 不锈钢桥架：极端环境的..选择
材质选择：
304不锈钢：耐一般腐蚀（如沿海潮湿空气）；
316L不锈钢：耐氯离子腐蚀（如化工车间、海水淡化厂）；
成本对比：
不锈钢桥架价格是镀锌桥架的2-3倍，但寿命可达30年以上。
六、严格验收技术：从外观到性能..检查
验收是桥架施工的.后一道关卡，需对照GB 50303-2015《建筑电气工程施工质量验收规范》逐项核查。
1. 外观检查：无变形、毛刺与锈蚀
合格标准：
桥架表面平整，无明显凹凸；
切割边缘打磨光滑，无毛刺；
镀锌层无脱落，喷塑层无气泡。
2. 性能测试：承载力与接地达标
承载力测试：
在桥架中央放置沙袋，模拟1.5倍额定载荷，持续2小时无变形；
接地测试：
使用万用表检测跨接线电阻，≤0.1Ω为合格。
3. 资料归档：保留施工记录与检测报告
..文件：
桥架材质检测报告（如镀锌层厚度证书）；
接地电阻测试记录；
隐蔽工程验收单（如支吊架固定点照片）。
结语：技术落地，效率与..双提升
电缆桥架施工的六大核心技术——..选型、科学安装、..布线、可靠接地、防腐蚀处理、严格验收，构成了从设计到交付的全流程优化方案。掌握这些技术不仅能避免返工与..事故，还能通过标准化施工降低15%以上的材料浪费与人工成本。
