在现代化建筑与工业设施中，电缆桥架作为电力、通信线路的重要支撑系统，其设计质量直接关系到线路的..、维护效率及整体美观性。无论是新建项目还是旧设施改造，掌握电缆桥架设计的基础知识与实践技巧都是工程师和设计师的..技能。本文将从零开始，系统梳理电缆桥架设计的核心要点，助您快速入门并提升设计水平。
一、电缆桥架设计的基础知识
1. 电缆桥架的作用与分类
电缆桥架的主要功能是支撑、固定和保护电缆，同时优化线路布局，便于后期维护。根据材质和结构，桥架可分为：
槽式桥架：全封闭结构，防尘防干扰，适用于强电磁场环境（如数据中心）。
托盘式桥架：底部有镂空设计，散热性好，常用于控制电缆和动力电缆混合敷设。
梯级式桥架：开放式结构，通风散热.佳，适合高温、高湿度环境（如化工厂）。
组合式桥架：模块化设计，灵活调整层数和宽度，适应复杂场景。
2. 设计前的关键考量因素
电缆类型与数量：明确动力电缆、控制电缆、通信电缆的规格及总数量，确定桥架的承载能力和空间需求。
环境条件：温度、湿度、腐蚀性气体、防火等级等影响材质选择（如不锈钢、镀锌钢、铝合金、玻璃钢）。

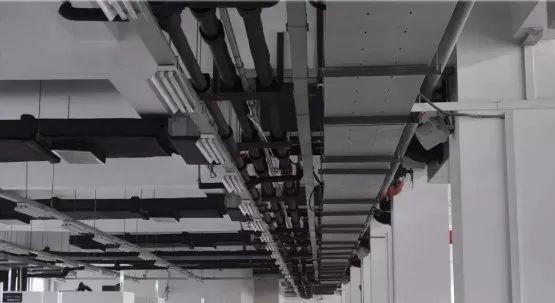

安装空间：天花板高度、墙体结构、设备布局决定桥架的走向（水平、垂直或斜向）和安装方式（吊装、墙装、地面支撑）。
扩展性：预留20%-30%的冗余空间，便于未来线路增容或改造。
二、电缆桥架设计的核心技巧
1. 路径规划：..与..并重
.短路径原则：减少桥架长度和弯头数量，降低材料成本和信号衰减。
避开干扰源：远离强电磁场设备（如变压器、电机），或采用屏蔽型桥架。
分层设计：将动力电缆与控制电缆分层敷设，避免交叉干扰；高频通信电缆单独敷设于.上层。
弯头处理：大角度弯头（≥90°）优先使用成品弯头，小角度弯头需计算弯曲半径，防止电缆损伤。
2. 载荷计算：..结构稳定性
静态载荷：根据电缆总重量（kg/m）选择桥架规格，并考虑桥架自重。
动态载荷：预留..系数（通常1.5-2倍），应对振动、冲击或未来增容。
支撑间距：水平桥架支撑间距≤2m，垂直桥架≤3m，大跨度场景需增加支架或使用加强型桥架。
3. 防火与防腐设计
防火要求：在消防通道、配电室等区域选用防火桥架（耐火极限≥1小时），并涂刷防火涂料。
防腐处理：潮湿环境选择热镀锌或不锈钢桥架；化工场所采用玻璃钢或环氧树脂涂层桥架。
4. 细节优化：提升可维护性
标识管理：在桥架表面标注电缆类型、走向和编号，便于快速定位故障。
检修口设计：在关键节点设置可拆卸盖板或活动支架，方便后期抽检和更换电缆。

接地保护：金属桥架需可靠接地，防止雷击或漏电风险。

三、常见问题与解决方案
1. 桥架振动或噪音
原因：设备振动传递至桥架，或支架固定不牢。
解决方案：加装减震垫、使用弹性支架，或调整桥架走向避开振动源。
2. 电缆散热不良
原因：桥架封闭过严或电缆填充率过高（超过40%）。
解决方案：改用托盘式或梯级式桥架，或增加通风孔。
3. 电磁干扰（EMI）
原因：动力电缆与信号电缆并行敷设。
解决方案：采用屏蔽电缆、金属隔板或光纤替代铜缆。
四、工具与资源推荐
设计软件：AutoCAD、EPLAN、SolidWorks（用于三维建模和碰撞检测）。
标准参考：GB 50217《电力工程电缆设计规范》、IEC 61537《电缆桥架系统标准》。
供应商合作：选择提供定制化服务的桥架厂商，获取技术支持与成本优化建议。
结语
电缆桥架设计是系统性工程，需兼顾功能、..与经济性。从路径规划到细节优化，每一步都需严格遵循规范并结合实际场景灵活调整。通过掌握本文介绍的基础知识与技巧，您将能够..完成从零到一的设计流程，为项目打造可靠、易维护的电缆管理系统。未来，随着智能化和绿色建筑的发展，电缆桥架设计也将向模块化、低碳化方向演进，持续学习与创新是提升竞争力的关键！
