在现代化建筑、工业厂房及数据中心等场景中，电缆桥架作为电缆敷设的核心支撑系统，承担着保护电缆、规范布线、提升散热及便于维护的重要职责。然而，对于初学者而言，桥架类型、材质选择、安装规范等知识往往令人困惑。本文将从基础概念、核心分类、选型要点、安装流程四大维度展开，结合行业规范与实用案例，助你快速掌握电缆桥架的关键知识，规避常见误区。
一、电缆桥架是什么？它的核心作用是什么？
电缆桥架（Cable Tray System）是一种由支架、托臂及安装附件组成的开放式或半开放式结构，用于支撑和固定电缆线路。其设计初衷是解决传统埋管敷设中维修困难、散热不良、扩容受限等问题，尤其适用于以下场景：
强电系统：如高压配电房、变电站的电力电缆敷设；
弱电系统：如数据中心、监控室的网线、光纤布线；
工业环境：如化工车间、冶金厂的防腐蚀电缆管理。
核心价值
..防护：避免电缆直接暴露在外，防止机械损伤、鼠咬及化学腐蚀；
散热优化：开放式结构促进空气流通，降低电缆运行温度（实测可降5-10℃）；
灵活扩容：模块化设计支持后期增减电缆，无需破坏墙体或地面；
美观规范：统一布线路径，提升工程整体观感，符合消防验收标准。
数据支撑：据《中国电缆桥架行业白皮书》显示，采用桥架敷设的项目，电缆寿命平均延长30%，维护成本降低45%。
二、电缆桥架的四大核心分类，你选对了吗？
根据结构、材质及用途，电缆桥架可分为以下类型，需根据实际场景匹配选择：
1. 按结构形式分类
类型 特点 适用场景

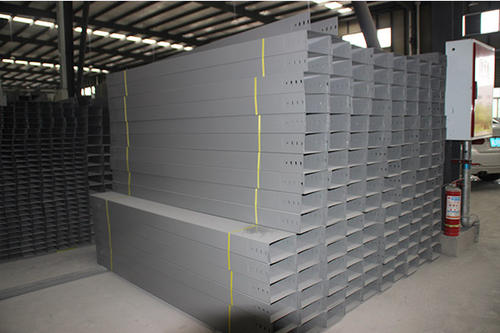

槽式桥架 全封闭结构，防尘、防干扰性强 计算机电缆、通信电缆、高灵敏系统
托盘式桥架 底部有散热孔，负载能力较强 动力电缆、控制电缆混合敷设
梯级式桥架 开放式镂空结构，重量轻、成本低 高低压电力电缆、长距离直线段
组合式桥架 可自由拼接槽式、托盘式组件 复杂路径、需要灵活调整的场景
2. 按材质分类
钢制桥架：镀锌钢板或不锈钢材质，强度高、耐火性好（耐火极限≥1小时），但需防腐处理；
铝合金桥架：重量轻（仅为钢制的1/3）、耐腐蚀性强，适用于潮湿或沿海环境；
玻璃钢桥架：以树脂为基材，绝缘性优异，耐酸碱腐蚀，常用于化工、污水处理厂；
防火桥架：在钢制桥架内填充防火材料（如无机氢氧化物），通过GB 8624-2012阻燃A级..。
案例警示：某化工厂因选用普通钢制桥架未做防腐处理，3年后桥架锈穿导致电缆短路，直接经济损失超200万元。
三、电缆桥架选型五大黄金法则
选型错误可能导致桥架变形、电缆过热甚至..事故，需遵循以下原则：
1. 负载能力匹配
计算桥架需承载的电缆总重量（含填充系数），选择额定载荷≥1.5倍实际载荷的桥架。
公式参考：
桥架载荷=
桥架截面积
电缆总重量
 ×填充系数（通常取0.4-0.6）
2. 防腐等级适配
普通环境：热镀锌桥架（锌层厚度≥65μm）；
腐蚀性环境：
弱腐蚀：环氧树脂涂层桥架；
强腐蚀：玻璃钢或316L不锈钢桥架。
3. 防火需求明确
穿越防火墙或楼板时，需选用防火桥架，并在连接处用防火泥封堵；
消防回路电缆必须独立敷设于防火桥架内，与其他电缆间距≥300mm。
4. 尺寸计算..
宽度：电缆总截面积≤桥架内截面积的40%（如Φ20电缆10根，需选择宽度≥300mm的桥架）；
高度：根据电缆弯曲半径确定，一般不低于电缆直径的6倍。
5. 安装方式规划
水平敷设：支架间距≤2米，转弯处两侧0.5米内增设支架；
垂直敷设：每1.5米设置固定支架，防止电缆下滑；
户外安装：桥架倾斜度≤15°，并加装防水盖板。
四、电缆桥架安装全流程解析（附避坑指南）
1. 施工准备
工具清单：激光水平仪、电钻、切割机、扭矩扳手、..绳；
材料检查：核对桥架规格、材质证书，..无变形、裂纹；
路径规划：避开热源、腐蚀源及机械振动区，与水管、风管保持≥300mm间距。
2. 安装步骤
固定支架：
膨胀螺栓打入深度≥80mm，扭矩值≥30N·m（M10螺栓）；
支架与墙面垂直度偏差≤2mm/m。
拼接桥架：
槽式桥架连接处用连接片+螺栓固定，螺栓朝外便于维护；
梯级式桥架直接搭接，搭接长度≥200mm。
跨接接地：
金属桥架每段用BVR-6mm²黄绿双色线跨接，接地电阻≤4Ω；
玻璃钢桥架需单独敷设接地干线。
3. 验收标准
外观检查：桥架无扭曲、毛刺，涂层均匀无脱落；
性能测试：
负载测试：施加1.2倍额定载荷，桥架变形量≤L/200（L为跨距）；
绝缘测试：桥架与接地干线间绝缘电阻≥10MΩ（500V兆欧表）。
五、行业趋势：智能化桥架系统崛起
随着物联网技术发展，智能桥架逐渐成为高端项目..：
温度监测：内置传感器实时反馈电缆温度，超限自动报警；
荷载预警：通过压力传感器检测桥架承载状态，避免过载风险；
定位功能：RFID标签标记电缆信息，支持快速故障排查。
案例参考：上海某数据中心采用智能桥架后，运维效率提升60%，年停电事故减少80%。
结语：从入门到精通，关键在细节
电缆桥架的选型与安装，是电气工程中“小环节决定大..”的典型场景。无论是初学者还是..工程师，都需牢记：
先规划后施工：根据负载、环境、防火需求定制方案；
严控材料质量：拒绝非标产品，选择有CCC..的桥架；
注重细节处理：如跨接接地、防腐涂层、弯曲半径等。
掌握这些基础知识，你已迈出专业电缆管理的..步！转发收藏本文，下次施工前翻一翻，省时省力更省心！
