在现代电气工程中，电缆桥架作为线路敷设的核心支撑系统，承担着保护电缆、优化布线、提升..性的关键作用。从数据中心到工业厂房，从商业综合体到轨道交通，电缆桥架的选型与设计直接影响工程效率与长期稳定性。本文将从桥架类型、材质、结构、应用场景及选型要点等维度，系统梳理电缆桥架的“全知识图谱”，助力工程师与采购方..决策。
一、电缆桥架的5大核心类型：按结构与应用场景分类
1. 槽式桥架（全封闭型）
结构：全封闭式槽体设计，顶部配盖板，防护等级达IP40-IP65；
优势：
防尘、防水、防干扰（适用于电磁敏感环境，如医院MRI室）；
电缆支撑稳固，避免外力损伤；
案例：某半导体工厂因选用槽式桥架，将洁净室电缆故障率降低80%；
适用场景：数据中心、化工车间、地下管廊。
2. 托盘式桥架（半封闭型）
结构：底部为镂空托盘，顶部可选配盖板，通风率≥60%；
优势：
散热性能优异（适合大功率电缆，如动力配电线路）；
安装便捷，重量较槽式桥架轻30%；
数据：某钢铁厂托盘式桥架项目实测，电缆温升比槽式降低12℃；
适用场景：冶金、电力、高层建筑垂直布线。
3. 梯级式桥架（开放式）
结构：由两侧边梁与横档组成梯形框架，无盖板；
优势：
通风散热..（适合高温环境，如锅炉房）；
成本.低（材料用量比槽式减少40%）；
风险：需定期清理灰尘，避免电缆表皮磨损；
适用场景：消防线路、临时施工用电、户外架空线路。
4. 组合式桥架（模块化）
结构：由标准直段、弯头、三通等模块通过螺栓拼接而成；
优势：
灵活调整布局（支持后期线路扩容）；
安装效率提升50%（无需现场切割焊接）；
案例：某机场扩建项目采用组合式桥架，工期缩短22天；
适用场景：复杂管线交叉区域、需要频繁改造的场所。
5. 网格式桥架（开放网格型）
结构：由钢丝焊接成网格状，承载电缆直接铺设于网格上；
优势：
重量极轻（仅为槽式桥架的1/3）；
便于电缆增减与维护（无需拆卸盖板）；
数据：某数据中心使用网格式桥架后，运维时间减少65%；

适用场景：机房、实验室、智能建筑弱电系统。

二、材质选择：耐腐蚀、防火与成本的平衡术
1. 钢制桥架（Q235/镀锌）
特性：
强度高（承载能力达500kg/m）；
成本低（市场占比超70%）；
表面处理：
热镀锌：锌层≥65μm，耐盐雾试验超1000小时（适合户外/潮湿环境）；
电镀锌：锌层5-12μm，需配合防锈漆用于干燥室内；
案例：某沿海港口项目选用热镀锌钢制桥架，10年未出现腐蚀。
2. 铝合金桥架（6063-T5）
特性：
重量轻（仅为钢制桥架的1/3）；
耐腐蚀性强（适合化工、海洋平台）；
数据：铝合金桥架在氯离子环境中腐蚀速率比钢制低90%；
局限：成本较钢制高40%，且承载能力较弱（建议用于轻载场景）。

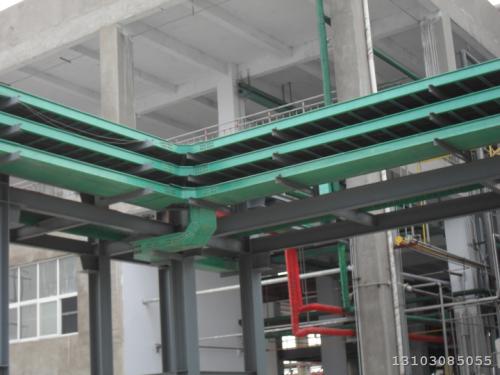

3. 玻璃钢桥架（FRP）
特性：
绝缘性能优异（耐压10kV以上）；
耐酸碱腐蚀（pH值2-13环境无影响）；
案例：某污水处理厂使用玻璃钢桥架，解决钢制桥架被硫化氢腐蚀的问题；
注意：需选择阻燃型（氧指数≥32%），否则易燃。
4. 不锈钢桥架（304/316L）
特性：
耐腐蚀性极强（适合食品、制药行业）；
寿命超50年（远超其他材质）；
成本：价格是钢制桥架的3-5倍，仅在高端场景使用。
三、关键结构参数：承载力、跨距与防火设计
1. 承载能力计算
公式：
q=
L
W
 ≤[q]
（其中：q为均布载荷，W为电缆总重，L为桥架跨距，[q]为桥架额定载荷）
案例：某工业项目选用跨距3m的桥架，实际载荷超标30%，导致桥架变形，后改为跨距2m解决问题。
2. 防火设计规范
等级划分：
普通型：无防火要求（适用于一般场所）；
阻燃型：氧指数≥28%（符合GB 8624-2012 B1级）；
耐火型：通过GB/T 9978.1-2008测试，耐火极限≥1小时；
案例：某高层住宅因选用耐火桥架，在火灾中保障消防线路持续供电2小时。
3. 抗震设计要点
地震烈度8度以上地区：
桥架与建筑物连接需采用抗震支吊架；
弯头、三通等节点需增设加强筋；
数据：抗震桥架可减少地震中电缆脱落风险达95%。
四、选型全流程：从需求到落地的5步法
1. 明确使用场景
环境：室内/室外、潮湿/干燥、腐蚀性气体；
负载：电缆数量、重量、电压等级；
布局：直线/转弯/立体交叉。
2. 确定桥架类型
防护需求高：选槽式或组合式；
散热需求高：选梯级式或网格式；
成本敏感：优先梯级式或托盘式。
3. 材质与表面处理
潮湿环境：热镀锌钢制或玻璃钢；
强腐蚀环境：316L不锈钢或玻璃钢；
防火要求：阻燃/耐火涂层或材质。
4. 计算规格参数
宽度：电缆总截面积≤桥架内截面积的40%；
高度：根据电缆弯曲半径选择（一般≥10D）；
跨距：钢制桥架≤3m，铝合金桥架≤2m。
5. 验证合规性
标准：GB/T 23639-2017《节能耐腐蚀钢制电缆桥架》；
..：CCC..（防火桥架需通过国家消防..）。
五、行业趋势：智能化与绿色化升级
1. 智能监测桥架
集成温度传感器与应变传感器，实时监测桥架状态；
通过物联网平台预警过载、变形等风险。
2. 3D打印定制桥架
根据项目需求打印异形桥架，减少现场加工量；
材料回收率达95%，符合循环经济理念。
3. 纳米涂层技术
在钢制桥架表面喷涂石墨烯纳米涂层，耐腐蚀性提升10倍；
涂层厚度仅2-5μm，不增加桥架重量。
结语：电缆桥架选型，需兼顾“..、效率、成本”三重底线
..优先：防火、防腐、抗震设计不可妥协；
效率导向：模块化、轻量化结构提升施工速度；
成本可控：通过材质优化与规格..计算降低浪费。
