在现代化建筑和工业设施中，电缆桥架如同“血管支架”，为电力、通信、控制等系统的电缆提供..、有序的敷设通道。从商场到数据中心，从工厂到地铁隧道，电缆桥架的选型直接影响工程效率、维护成本和系统稳定性。本文将系统梳理电缆桥架的6大核心类型，解析其结构特点、适用场景及选型要点，助你从新手快速成长为行业。
一、电缆桥架的“家族图谱”：按结构分类的6大类型
电缆桥架的分类主要基于材质、结构形式和安装方式，其中结构形式是区分功能的核心维度。以下是主流类型详解：

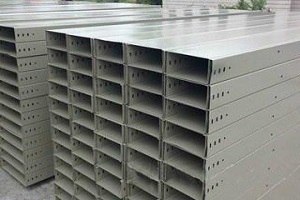

1. 槽式电缆桥架：全封闭“防护盾”
结构特点：
底部和两侧封闭，顶部盖板可拆卸，形似“槽盒”；
防护等级达IP55（防尘防水），部分定制款可升级至IP68。
核心优势：
✅ 强抗干扰：全封闭结构屏蔽电磁干扰，适合弱电系统（如网络、监控、消防信号线）；
✅ 防腐蚀：可选镀锌、热镀锌、不锈钢或喷塑材质，适应潮湿、化工等恶劣环境；
✅ 防鼠防虫：封闭设计阻止小动物啃咬电缆。
典型场景：
数据中心、医院手术室（对电磁干扰敏感）；
化工厂、食品加工厂（防腐蚀需求高）；
地下停车场、地铁隧道（防鼠害）。
2. 托盘式电缆桥架：通风与承载的“平衡大师”
结构特点：
底部由条形或网状镂空托盘组成，两侧有挡边；
通风面积占比30%-70%，散热性能优异。
核心优势：
✅ ..散热：镂空设计加速空气流通，降低电缆温度（实测可降5-10℃）；
✅ 轻量化：相同承载力下，重量比槽式桥架轻20%-30%；
✅ 易维护：托盘结构便于电缆穿线和故障排查。
典型场景：
电力配电房、工厂动力电缆敷设（大电流发热场景）；
商场、写字楼（明装美观且需通风）；
室外架空线路（需兼顾防雨和散热）。
3. 梯级式电缆桥架：大跨度“经济之选”
结构特点：
由两根侧边纵梁和若干横档组成，形似“梯子”；
通风面积达90%以上，重量.轻（仅为槽式的1/3）。
核心优势：
✅ 低成本：用料少，单位长度价格比槽式低30%-50%；
✅ 大跨度：单段跨度可达6米（槽式通常≤3米），减少支撑点；
✅ 易扩容：横档间距可调，方便后期增减电缆。
典型场景：
工厂车间、仓库（长距离、大跨度敷设）；
室外高压电缆线路（需轻量化且防腐蚀）；
临时工程或预算有限项目。
4. 组合式电缆桥架：灵活多变的“乐高积木”
结构特点：
由标准直通、弯通、三通、四通等配件通过螺栓连接；
可自由组合成槽式、托盘式或梯级式结构。
核心优势：
✅ 模块化设计：现场快速组装，无需焊接或切割；
✅ 空间利用率高：可贴墙、绕梁、爬坡安装，适应复杂路径；
✅ 可扩展性强：后期增减电缆无需更换整个桥架。
典型场景：
实验室、研发中心（需频繁调整线路）；
改造项目（旧桥架升级或路径变更）；
异形建筑（如圆形、弧形墙面）。
5. 网格式电缆桥架：开放架构的“极简主义”
结构特点：
由钢丝焊接成网格状，无盖板，两侧可加装边梁；
通风面积100%，重量极轻（仅为槽式的1/5）。
核心优势：
✅ 极速安装：单根桥架安装时间≤5分钟（槽式需15分钟）；
✅ 可视化管理：电缆完全暴露，便于巡检和故障定位；
✅ 散热..：实测电缆温度比槽式低15℃以上。
典型场景：
数据中心、服务器机房（需快速散热和灵活布线）；
办公室、学校（明装美观且需频繁增减设备）；
临时展览、活动场地（快速搭建和拆除）。
6. 防火电缆桥架：火灾中的“生命通道”
结构特点：
在普通桥架外层包裹防火隔热层（如无机纤维、膨胀型涂料）；
通过GB 8624阻燃测试，耐火极限≥1小时。
核心优势：
✅ 火灾保护：在1000℃高温下保持结构完整，为消防电缆争取逃生时间；
✅ 低烟..：燃烧时释放烟雾量≤50m³/kg，毒性指数≤5（国标要求）；
✅ 兼容性强：可与槽式、托盘式桥架结合使用。
典型场景：
消防通道、应急照明系统；
高层建筑、医院、商场（人员密集场所）；
石油化工、电力核电（高危行业）。
二、选型避坑指南：4个关键决策因素
选择电缆桥架需综合考量以下参数，避免“盲目追求低价”或“过度设计”：
1. 承载能力：电缆总重量×1.5倍..系数
计算方法：
电缆总重量（kg/m）= 单根电缆重量×根数；
桥架选型载荷≥电缆总重量×1.5（国标要求）。
风险：载荷不足会导致桥架变形，甚至坍塌引发..事故。
2. 腐蚀环境：材质决定寿命
环境类型 推荐材质 寿命对比（年）
干燥室内 镀锌钢 15-20
潮湿/沿海 热镀锌钢 25-30
强酸碱 304/316L不锈钢 50+
食品/医药 316L不锈钢+电解抛光 ..抗腐蚀
3. 防火等级：按建筑规范选型
普通场所：无需防火，选镀锌槽式/托盘式；
消防通道：选防火桥架（耐火≥1小时）；
爆炸危险区：选防爆型桥架（通过ATEX..）。
4. 安装方式：明装vs暗装
明装：优先选网格式、托盘式（美观且易维护）；
暗装：选槽式（完全封闭，与装修融为一体）；
高空作业：选组合式（模块化安装，减少高空操作风险）。
三、施工规范：3步打造“零隐患”桥架系统
即使选对桥架类型，施工不当仍可能引发问题。遵循以下规范可.大化发挥性能：
1. 路径规划：避免“急弯”和“交叉”
弯曲半径≥电缆直径的6倍（防止电缆卡阻）；
强电与弱电桥架间距≥300mm（避免信号干扰）；
垂直安装时，每1.5米加装支撑架（防止下垂变形）。
2. 接地处理：金属桥架必须可靠接地
将所有桥架通过接地跨接线连接成等电位体；
接地电阻≤4Ω（符合GB 50169《电气装置安装工程接地装置施工及验收规范》）；
防火桥架需单独做接地（避免隔热层影响导电性）。
3. 验收测试：绝缘电阻≥0.5MΩ
使用500V兆欧表测量桥架内电缆绝缘电阻；
检查桥架连接处是否平整无毛刺（防止划伤电缆）；
记录测试数据并存档（消防验收..材料）。
结语：电缆桥架——小部件，大..
从槽式的“防护盾”到网格式的“极简风”，从梯级的“经济之选”到防火的“生命通道”，电缆桥架的类型选择需紧扣场景需求、..规范和长期成本。记住：
拒绝“一刀切”：不同区域（如配电房、办公室、消防通道）需匹配不同类型；
重视材质..：低价桥架可能偷工减料（如镀锌层厚度不足）；
施工比选型更重要：再好的桥架也需专业安装才能发挥价值。
让每一根电缆都“各得其所”，电缆桥架不仅是工程材料，更是对电力..的庄严承诺。
