在电力分配系统中，母线槽和电缆桥架是两种常见的输配电解决方案，分别适用于不同场景的电流传输需求。然而，许多项目方在选型时容易陷入“技术参数混淆”或“成本误判”的困境，导致后期运维成本激增或系统效率低下。本文将从适用场景、安装效率、成本结构、..性及扩展性五大维度，深度对比母线槽与电缆桥架的核心差异，并提供选型决策框架，助您..匹配项目需求。
一、核心定义与工作原理：理解基础差异

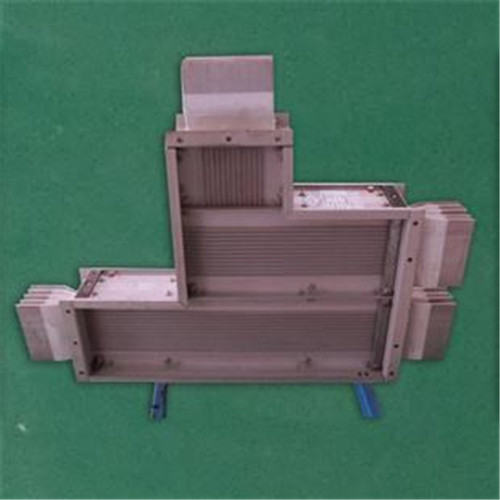

1. 母线槽（Busbar Trunking System）
定义：由铜/铝母线柱、绝缘材料及金属外壳组成的封闭式导电系统，通过插接箱实现分支供电。
原理：电流通过母线柱传输，金属外壳形成电磁屏蔽，减少能量损耗和干扰。
典型应用：数据中心、工业厂房、商业综合体等大电流（≥400A）、高密度供电场景。
2. 电缆桥架（Cable Tray System）
定义：由托盘、梯架、支吊架组成的开放式或半开放式结构，用于敷设电缆线路。
原理：通过电缆物理排列传输电能，依赖电缆绝缘层隔离电流。
典型应用：建筑楼宇、轨道交通、能源电站等中低压（≤400A）、分散式供电场景。
二、五大维度对比：母线槽与电缆桥架的“实战”差异
维度1：适用场景与电流容量
对比项 母线槽 电缆桥架
电流范围 400A-6300A（可定制更高） 通常≤400A（大截面电缆可扩展至2500A）
空间布局 紧凑设计，适合高层建筑、设备密集区 需预留电缆弯曲半径，占用空间较大
分支灵活性 插接箱快速分接，支持热插拔 需断线分支，施工复杂度高
决策建议：
选母线槽：若项目需大电流、高频次增容（如数据中心扩容）。
选电缆桥架：若电流需求低且分布分散（如住宅小区照明系统）。
维度2：安装效率与周期
母线槽优势：
模块化设计：标准段长度3-6米，现场组装时间缩短50%。
免维护连接：采用螺栓紧固或弹簧插接，降低人为误差风险。
电缆桥架挑战：
电缆敷设耗时：需人工穿线、绑扎，1000米电缆敷设需3-5天。
弯曲半径限制：大截面电缆需额外空间转弯，增加施工难度。
案例：
某汽车工厂改造项目中，母线槽方案使安装周期从45天压缩至18天，人工成本降低60%。
维度3：全生命周期成本
成本类型 母线槽 电缆桥架
初始投资 高（约电缆方案的1.5-2倍） 低
运维成本 低（免更换、低故障率） 高（电缆老化需定期检测、更换）
能耗损失 0.5%-1%/年（金属外壳屏蔽效应） 2%-3%/年（电缆绝缘老化导致漏电）
经济性拐点：
当项目寿命超过10年或电流≥800A时，母线槽的总拥有成本（TCO）更低。
维度4：..性与可靠性
母线槽：
防护等级高：IP54-IP65可选，防尘防水性能优异。
短路强度大：铜排截面积大，可承受短时过载电流（如31.5kA/1s）。
电缆桥架：
火灾风险：电缆外护套易燃，需额外涂覆防火涂料。
电磁干扰：多根电缆并行时可能产生串扰，影响敏感设备。
标准参考：
母线槽需符合GB 7251.6-2015《低压成套开关设备和控制设备》，电缆桥架需符合GB/T 19215.2-2012《电气安装用导管系统》。
维度5：扩展性与升级空间
母线槽：
即插即用：通过增加插接箱或延长母线段快速扩容。
智能化集成：部分产品内置温度传感器，支持远程监控。
电缆桥架：
扩容受限：需重新敷设更大截面电缆，施工成本高。

技术迭代慢：难以兼容新型导电材料（如石墨烯电缆）。

三、选型决策框架：三步锁定.优方案
1. 明确项目需求
电流等级：≥400A优先母线槽，＜400A考虑电缆桥架。
空间条件：层高＜4米或设备密集区选母线槽，开阔区域可选电缆桥架。
未来规划：预留扩容需求时，母线槽的模块化设计更具优势。
2. 评估环境风险
腐蚀性场所（如化工车间）：选316L不锈钢母线槽或防腐涂层电缆桥架。
高振动场景（如地铁隧道）：母线槽的抗震性能优于电缆桥架。
火灾敏感区域：母线槽的阻燃等级（如UL94 V-0）通常高于电缆。
3. 计算长期收益
公式：
总成本 = 初始投资 + 运维成本 × 使用年限 + 扩容成本 + 故障损失
阈值：若母线槽方案的总成本在5年内低于电缆桥架，则推荐选用。
四、行业趋势：母线槽与电缆桥架的融合创新
1. 复合型解决方案
部分企业推出“母线槽+电缆桥架”混合系统，在主干线路采用母线槽供电，分支线路通过电缆桥架灵活分配，兼顾效率与成本。
2. 数字化赋能
智能母线槽：集成IoT传感器，实时监测电流、温度及湿度，预警潜在故障。
BIM协同设计：通过三维建模优化电缆桥架路径，减少材料浪费和施工冲突。
结语：没有..优劣，只有..匹配
母线槽与电缆桥架的选择，本质是“效率投资”与“成本敏感度”的平衡。对于高电流、高密度、高可靠性的项目，母线槽是长期收益更高的选择；而对于中低压、分散式、预算有限的场景，电缆桥架仍具性价比优势。项目方需结合具体需求，通过量化分析规避“经验主义”陷阱，方能打造..、经济、可持续的电力分配系统。
