解密:JDG穿线管施工中的常见误区与解决方案

所属分类:新闻资讯    发布时间: 2025-07-03    作者:秦西盟穿线管厂家
  分享到:
二维码分享
在建筑电气工程中,JDG管(紧定式镀锌钢导管)凭借其安装便捷、耐腐蚀性强、成本适中等优势,已成为室内布线的主流选择。然而,施工过程中的操作不规范、细节疏忽等问题,往往导致线路故障、..隐患甚至验收失败。本文将深度剖析JDG穿线管施工中的8大常见误区,并提供针对性解决方案,助力工程团队提升施工质量与效率。
误区一:管材选型错误,忽视环境适应性
问题表现:
在潮湿或腐蚀性环境中使用普通镀锌JDG管,导致管壁锈蚀穿孔;
高负载区域(如电梯井)选用薄壁管(如SC15),因机械强度不足变形。
解决方案:
根据环境选材质:
潮湿场所:选用热镀锌钢管(锌层厚度≥65μm)或不锈钢JDG管;
腐蚀性环境(如化工厂):采用PVC涂塑钢管或加装防腐套管;
防火要求高区域:使用防火型JDG管(耐火极限≥1.5小时)。
按负载定壁厚:
普通照明线路:SC16-SC20(壁厚≥1.5mm);
动力线路或机械振动区域:SC25及以上(壁厚≥2.0mm)。
案例:某医院手术室因选用非防火JDG管,火灾中管材熔化导致线路短路,延误救援。改用防火管后通过消防验收。
误区二:弯曲半径过小,损伤导线绝缘层
问题表现:
手工弯管时未使用弹簧弯管器,导致管材褶皱、开裂;
弯曲半径<6D(D为管径),后续穿线困难且刮伤电缆外皮。
解决方案:
规范弯管工艺:
使用专用液压弯管机或弹簧弯管器,..弯曲处平滑无折痕;
遵循标准弯曲半径:明配管≥6D,暗配管≥4D(如SC20管.小弯曲半径120mm)。
大管径弯管技巧:
对于SC32及以上管材,采用热煨法(加热至100-150℃后弯曲)或预制弯头。
数据支撑:某商业综合体项目中,因弯管半径不足导致30%线路需返工,额外成本超5万元。
误区三:连接处紧定螺钉未拧断,形成虚接隐患
问题表现:
施工人员为图方便,仅将螺钉拧至“手紧”状态,未拧断至设计扭矩(通常为0.3-0.5N·m);
虚接导致接触电阻增大,长期运行引发接头过热甚至火灾。
解决方案:
强制拧断机制:
使用专用紧定扳手,..螺钉拧断后露出1-2扣螺纹;
随机抽查10%接头进行扭矩测试(可用数显扭矩扳手验证)。
可视化验收标准:
以螺钉断裂口平整、无毛刺为合格,断裂位置应位于螺钉中部而非根部。
行业标准:依据《建筑电气工程施工质量验收规范》(GB 50303-2015),紧定式连接需“螺钉拧断后露出螺纹不少于2扣”。
误区四:管口未做护口处理,划伤导线
问题表现:
管材切割后未打磨毛刺,穿线时刮破电缆绝缘层;
金属管口直接暴露,长期运行中磨损导线。
解决方案:
标准化护口安装:
切割后用锉刀或砂纸打磨管口至光滑;
强制安装塑料护口圈(材质需符合UL94 V-0阻燃等级);
特殊场景处理:
振动区域:采用弹簧护口或橡胶密封圈;
频繁插拔场景:使用可拆卸式护口,便于维护。
成本对比:单个护口成本约0.2元,但可避免因导线损伤导致的整条线路更换(平均成本超200元/米)。

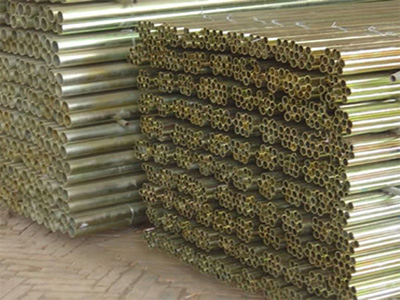

穿线管
误区五:管内线缆填充率超标,散热不良
问题表现:
为节省管材,将多根导线强行塞入单管,导致填充率>40%(规范要求≤40%);
长期高负荷运行下,管内温度升高加速绝缘老化,引发短路。
解决方案:
..计算填充率:
公式:填充率=(导线截面积总和/管内径截面积)×100%;
示例:SC20管(内径16mm)穿4根2.5mm²导线时,填充率=(4×2.5)/(π×8²)≈4.97%<40%。
优化布线方案:
大截面电缆(≥16mm²)采用单管单线;
动力线路与信号线路分管敷设,避免电磁干扰。
工具推荐:使用“JDG管填充率计算器”APP(输入管径与导线参数,自动生成合规方案)。
误区六:跨接接地不规范,形成电位差
问题表现:
金属JDG管未做跨接接地,或跨接线截面积<4mm²(规范要求≥4mm²);
多管串联时仅首尾接地,中间管段形成悬浮电位,存在触电风险。
解决方案:
强制跨接标准:
每段管材连接处用≥4mm²铜芯软线跨接;
跨接线两端采用压接式接线端子,..接触电阻<0.1Ω。
系统化接地设计:
长距离管路(>30m)每20m增设重复接地极;
与配电箱连接时,采用镀锌扁钢(40×4mm)与接地干线焊接。
检测方法:使用接地电阻测试仪,..跨接电阻≤1Ω。
误区七:暗敷管路未固定,导致管材移位
问题表现:
混凝土浇筑时未对暗敷管路进行加固,振捣棒震动导致管材偏移或断裂;
管路固定间距>1m(规范要求≤1m),后期穿线困难。
解决方案:
加固工艺:
使用“Ω”形钢筋卡或U型螺栓固定管材,间距≤800mm;
转弯处两侧200mm内增设固定点;
成品保护措施:
混凝土浇筑前在管材上方铺设木板或塑料布,避免直接冲击;
穿线前用内窥镜检测管路通畅性,及时清理堵塞物。
案例:某住宅项目因管路固定不牢,混凝土浇筑后50%管材移位,返工成本超10万元。
误区八:忽视成品保护,后期施工破坏管路
问题表现:
装修阶段未对已敷设管路做标识,墙面开槽时误切JDG管;
交叉作业中重物堆压导致管材变形,穿线时卡阻。
解决方案:
可视化标识系统:
使用红色喷漆或警示胶带标注管路走向;
在管材上方100mm处钉设木质保护板;
施工协调机制:
建立“管路保护交底单”,明确各工种责任;
对破坏管路的行为设定罚款条款(如单处破坏罚款500元)。
数据:某商业项目通过强化成品保护,管路损坏率从15%降至2%,节省维修成本20万元。
结语:细节决定成败,规范铸就..
JDG穿线管施工的每一个环节都关乎电气系统的可靠性与使用寿命。从管材选型到成品保护,从弯曲工艺到接地处理,唯有严格遵循规范、注重细节,才能避免“小失误引发大事故”。建议工程团队采用“三查三检”制度(材料进场检查、施工过程巡查、竣工验收细查),并借助智能化工具(如BIM管综优化、红外线水平仪)提升施工精度。让规范成为习惯,让..贯穿始终——这才是JDG管施工的核心要义!
