揭秘JDG穿线管的型号选择,轻松实现电缆管理

所属分类:新闻资讯    发布时间: 2025-06-25    作者:秦西盟穿线管厂家
  分享到:
二维码分享
在电气安装工程中,电缆管理是至关重要的一环,它不仅关系到电气系统的..稳定运行,还影响着后续的维护和检修工作。JDG穿线管作为一种新型的电气导管,凭借其施工便捷、耐腐蚀、强度高等优点,在各类建筑电气工程中得到了广泛应用。然而,面对市场上琳琅满目的JDG穿线管型号,如何做出合适的选择成为了许多工程人员面临的难题。..,就让我们一同揭秘JDG穿线管的型号选择,助您轻松实现电缆管理。
认识JDG穿线管常见型号
JDG穿线管的型号通常以其外径尺寸来区分,常见的有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50等。这些不同型号的穿线管,其内径大小、壁厚以及承载能力都有所不同,适用于不同规格和数量的电缆敷设。
小型号穿线管(Φ16、Φ20)
Φ16和Φ20的JDG穿线管适用于敷设少量、细小的电缆,如一些照明线路、控制线路等。这类穿线管体积小巧,安装灵活,能够方便地穿过狭窄的空间,如吊顶内部、墙体内预埋等。在家庭装修、小型商业场所的电气布线中,小型号穿线管常常是..,既能满足电缆保护的需求,又不会占用过多空间。
中型号穿线管(Φ25、Φ32)
Φ25和Φ32的穿线管在电气工程中应用较为广泛。它们可以容纳较多根数的电缆,适用于一般的动力线路、插座线路等。例如,在一个普通的办公室空间内,为多个办公桌的插座供电,使用Φ25或Φ32的JDG穿线管就能够很好地满足电缆敷设和保护的要求。这类穿线管在..电缆..的同时,还具有一定的机械强度,能够承受一定的外力挤压。
大型号穿线管(Φ40、Φ50及以上)
Φ40、Φ50及更大规格的JDG穿线管主要用于敷设大量、粗大的电缆,如大型设备的供电线路、主配电箱的进线等。在一些工业厂房、大型商场等场所,由于用电设备功率大、电缆数量多,需要使用大型号的穿线管来..电缆的..运行。大型号穿线管具有较高的承载能力和良好的散热性能,能够有效保护电缆免受外界环境的损害。

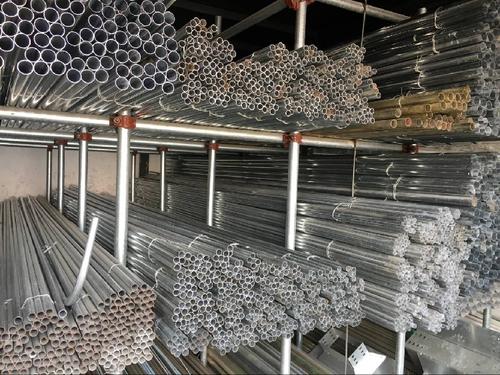

穿线管
依据电缆规格选择型号
选择JDG穿线管型号的关键依据之一就是电缆的规格。电缆的规格主要包括电缆的外径、截面积以及根数等。
电缆外径
在确定穿线管型号时,首先要考虑电缆的外径。一般来说,穿线管的内径应大于电缆外径的1.5 - 2倍。这样可以..电缆在穿线管内有足够的空间,便于敷设和后续的维护,同时也有利于电缆的散热。例如,如果电缆的外径为10mm,那么选择Φ16或Φ20的穿线管就比较合适。
电缆截面积和根数
除了电缆外径,还需要考虑电缆的截面积和根数。如果需要敷设多根电缆,要计算所有电缆的总截面积,并..穿线管的截面积能够容纳这些电缆。同时,要注意电缆在穿线管内的填充率,一般不宜超过40%,以..电缆的散热和..运行。例如,要敷设3根截面积为4mm²的电缆,总截面积为12mm²,此时选择Φ20或Φ25的穿线管可能更为合适。
考虑安装环境选择型号
不同的安装环境对JDG穿线管的型号也有不同的要求。
潮湿环境
在潮湿的环境中,如地下室、浴室等,电缆容易受到水汽的侵蚀,因此需要选择具有良好防潮性能的穿线管。同时,为了增强防潮效果,可以适当选择大一号的穿线管,以便在穿线管内填充防潮材料,如防潮棉等。例如,在浴室的电气布线中,可以选择Φ25或Φ32的JDG穿线管,并做好防潮处理。
有腐蚀性环境
如果安装环境存在腐蚀性物质,如化工厂、海边等,应选择具有耐腐蚀性能的JDG穿线管。一些经过特殊处理的穿线管,如镀锌穿线管或采用耐腐蚀材料制成的穿线管,能够更好地抵抗腐蚀,延长使用寿命。在这种情况下,根据电缆规格选择合适型号的同时,要优先考虑穿线管的耐腐蚀性能。
空间受限环境
在一些空间受限的场所,如电梯井道、管道井等,需要选择体积小巧、安装灵活的穿线管型号。小型号的JDG穿线管能够更好地适应这些狭窄的空间,同时要..穿线管的强度能够满足电缆敷设的要求。例如,在电梯井道内敷设电梯控制线路时,可以选择Φ16或Φ20的穿线管。
遵循相关标准和规范
在进行JDG穿线管型号选择时,必须遵循国家和地方的相关标准和规范。这些标准和规范对穿线管的材质、规格、安装方式等都有明确的规定,是保障电气系统..运行的重要依据。工程人员要熟悉并严格执行这些标准和规范,..所选的JDG穿线管型号符合要求。
JDG穿线管的型号选择是一个综合考虑电缆规格、安装环境以及相关标准和规范的过程。只有选择合适的型号,才能实现..的电缆管理,保障电气系统的..稳定运行。希望通过本文的揭秘,能够帮助您在电气安装工程中轻松做出正确的JDG穿线管型号选择。
