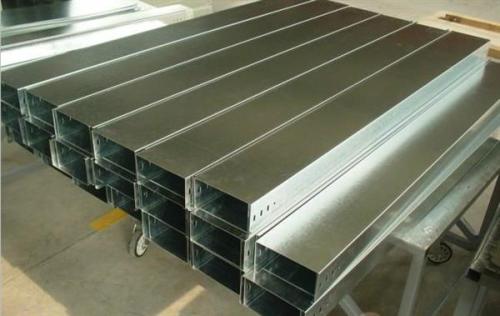

在电缆桥架的安装与设计中，遇到需要爬坡的情况十分常见，比如跨越不同高度的楼层、设备平台等。合理准确地计算电缆桥架爬坡的相关参数，不仅能..电缆敷设的..与顺畅，还能优化整体设计，节省材料和成本。..，我们就来详细解析电缆桥架爬坡计算公式，让你轻松应对爬坡设计难题。
爬坡角度与斜边长度计算
爬坡角度（θ）计算
爬坡角度是电缆桥架爬坡设计中的一个关键参数，它决定了桥架爬坡的倾斜程度。在实际工程中，爬坡角度的选择需要综合考虑电缆的弯曲半径、敷设方式以及空间限制等因素。
计算爬坡角度通常使用反正切函数。假设桥架爬坡的垂直高度差为h，水平距离为l，那么爬坡角度θ（单位为度）的计算公式为：
θ=arctan( lh )× π180

这里，arctan是反正切函数，用于求出垂直高度差与水平距离比值的反正切值，再乘以 π180 将其从弧度制转换为角度制。例如，当垂直高度差h=2米，水平距离l=5米时，θ=arctan( 52 )× π180 ≈21.8∘]

斜边长度（s）计算

斜边长度即电缆桥架爬坡部分的实际长度，它对于确定桥架材料的用量至关重要。根据勾股定理，斜边长度s的计算公式为：
s= h 2 +l 2
还是以上面的例子，h=2米，l=5米，则s= 2 2 +5 2 = 4+25 = 29 ≈5.39米。
考虑电缆弯曲半径的桥架宽度调整
电缆在桥架内敷设时，需要满足一定的弯曲半径要求，以..电缆的性能和使用寿命。当电缆桥架爬坡时，电缆的弯曲情况会发生变化，因此可能需要对桥架的宽度进行调整。
假设电缆的.小弯曲半径为R，电缆在桥架内的排列方式为单层排列，且电缆的直径为d。在爬坡段，为了..电缆的弯曲半径符合要求，桥架的有效宽度W应满足以下条件：
W≥n×d+2×(R− 2d )×sin 2θ 其中，n为电缆的根数。
这个公式的原理是，桥架宽度不仅要容纳所有电缆的直径之和，还要考虑到电缆在爬坡时因弯曲而额外占用的空间。通过计算电缆弯曲部分在桥架宽度方向上的投影长度，从而确定桥架所需的.小宽度。
支撑点间距计算
为了..电缆桥架在爬坡过程中的稳定性和..性，需要合理设置支撑点。支撑点间距的大小与桥架的材质、规格、爬坡角度以及所承载电缆的重量等因素有关。
一般来说，可以参考以下经验公式来估算支撑点间距L：L≤k× qI
其中，k为..系数，通常取0.8−1.2，具体取值根据工程的重要性和实际工况确定；I为桥架截面的惯性矩，它与桥架的形状和尺寸有关，可通过查询桥架的产品手册或相关标准获得；q为单位长度桥架和电缆的总重量（N/m）。
例如，某种桥架截面的惯性矩I=1000 cm 4 ，单位长度桥架和电缆的总重量q=50 N/m，..系数k=1，则支撑点间距L≤1× 501000×10 −8 =2 m。这意味着在这种情况下，支撑点的间距不应超过2米。
实际应用中的注意事项
在实际的电缆桥架爬坡设计中，除了运用上述计算公式外，还需要考虑一些实际因素。例如，施工环境的复杂性可能会影响桥架的安装和固定方式，需要根据现场情况对计算结果进行适当调整。此外，不同类型和规格的电缆桥架其力学性能和承载能力也有所不同，在设计时应严格按照桥架的产品说明书和相关标准进行操作。
同时，为了..设计的..性和可靠性，建议在完成计算和设计后，进行必要的力学分析和模拟验证。如果条件允许，还可以制作小型的试验模型进行实际测试，以进一步优化设计方案。
电缆桥架爬坡设计虽然涉及多个计算公式和参数，但只要我们掌握了这些公式的原理和应用方法，并结合实际情况进行合理调整，就能够轻松搞定爬坡设计，为电缆的..、..敷设提供有力保障。希望..的分享能对你在电缆桥架设计工作中有所帮助。
