母线槽与电缆的比较

所属分类:新闻资讯    发布时间: 2021-01-16    作者:秦西盟
  分享到:
二维码分享

大家好!陕西秦西盟实业有限公司小编又和大家见面了,..给大家了解的是母线槽与电缆的比较。

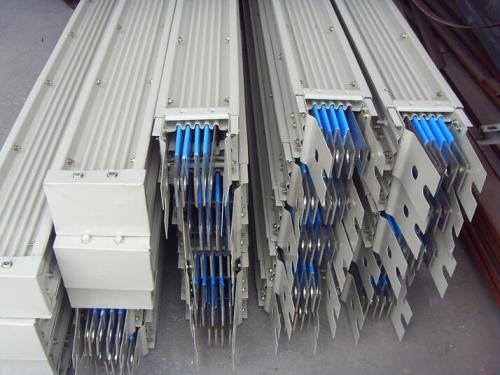

母线槽

普通母线槽与电缆的性能特点:


所谓普通母线槽,就是通过合理、..的结构,将几根导体包裹在金属外壳内,组成一个整体的具有电气连续性的输配电系统。普通母线槽一般分为密集绝缘型和空气绝缘型两种。空气绝缘型结构简单、输送电流大;密集绝缘型结构紧凑、散热能力好。它们都有过载能力强、分接方便、占用空间小等特点。


电缆分为单芯电缆和多芯电缆。单芯电缆主要采用各种绝缘材料,将多股铜线包覆在绝缘层内,作为某一相电流导体。多芯电缆则是将多根绝缘线芯绞合在一起,在包上外护套而形成的一整根完整的电缆。电力电缆的绝缘线芯数,通常为1、2、3、4、5等芯,以及4+1和3+2芯。电缆的主要优点是选用灵活多变,环境适应能力强,但也有着其固有的局限性。下面从几个主要方面对母线槽和电缆进行性能比较。


1)载流量


低压电缆的截面积.大为1000mm2,额定电流为1600A。这么大规格电缆因其体积和重量过大,很少应用于实际工程中。工程中一般常用的是400 mm2及以下规格电缆,这就要求使用多根电缆来实现同时供电。而母线槽额定电流.大可达6300A,其强大的载流能力是电缆根本无法比拟的。


2)过载能力


不论电缆还是母线槽,过载能力都取决于所用绝缘材料的工作温度。母线槽绝缘材料的工作温度为105℃,现已开发出工作温度为140℃以上的辐照交联阻燃缠绕带(PER)和辐射交联聚烃热收缩管。而目前电缆所用绝缘材料的常期工作温度一般为90℃和105℃,辐照交联电缆的.高工作温度为125℃。因此,母线槽的过载能力远远大于电缆。


3)防火性能


普通电缆的绝缘层和外护套会燃烧。即使阻燃电缆在火焰下也会燃烧,只有在火焰离开后才燃烧。耐火电缆不会燃烧,但价格昂贵,只有在消防报警电路系统等不准停电的场合才使用耐火电缆。而母线槽外壳是金属的,不会燃烧,即使铜排的绝缘材料发生燃烧,火苗也不会危机到母线槽外面。


4) 散热性能


电缆的绝缘和外护套 既是绝缘层,又是隔热层。因此,为了保持电缆散热,当电缆在桥架内敷设时,.多允许敷设2层,其原因主要是考虑散热问题。而母线槽利用空气传导散热,并通过紧密接触的钢制外壳,把热量散发出去,因此它的散热性能比电缆优越的多。


对于低压配电系统中的重要干线选择母线槽,显然有其明显优势。对于小电流分支线路,选择电缆也有其灵活方便的优点,这就需要专业配电设计人员以实际需要进行选择配置。
