大家好！陕西秦西盟实业有限公司小编又和大家见面了，**带大家了解的是母线槽系统中谐波电流的影响。

通过仿真可评估中性线导体中3次谐波电流的影响。图表E51表示：有功功率相同情况下（线性负载假设为纯阻性），不同数量非线性负载对应的不同线电流波形。

之后对中性线电流进行计算，并与不同三次谐波含量的线电流进行比较。图表E52表示中性线负载率（中性线电流与线电流的比率）。

当电气装置中存在大量共用同一中性线的单相非线性电子负载时，中性线负载率就会很高。

在这些装置中，中性线电流可能超过相电流，必须特别注意中性线的截面积。这种情况下需要防止安装较小截面积的中性导体，并宜考虑所有四根导体中的电流。

由这样一组负载分别消耗的不同功率通常受到限制，即使中性线电流超过线电流，如果中性导体截面积等于线导体截面积，也仅在极端情况下，中性线电流才会超过中性导体的载流量。

在这些条件下，一般做法是将中性线导体截面积加倍。这个做法并未形成电气/建筑规程的一部分，但被诸如铜业发展协会这类组织鼓励使用。

在高功率装置（ >100 kVA或 >150 A）中，各种因素有助于降低中性线负载率：越来越多的高品质 IT设备（工作站，服务器，路由器， PC， UPS，等）都采用了功率因数校正电路，大大减少了3 次谐波电流的产生。

◆ 大型建筑物中暖通设备由三相电网供电，因此不产生3n 次谐波电流。

◆ 荧光灯照明设备（具有铁磁或电子镇流器）产生带有相移的3n 次谐波电流，以及因PC 机产生的谐波电流，使得部分谐波矢量相互抵消。

除非在特殊情况下，这些装置中3 次谐波水平含量不超过33%，所以中性线电流不超过线电流。因此没有必要使用超大尺寸的中性导体。

回路导体中谐波电流的影响

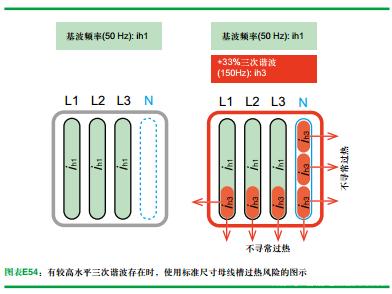

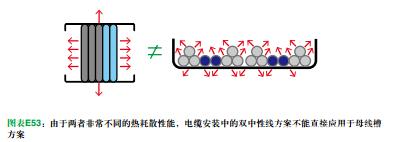

由于以下原因，导体内流通的谐波电流产生额外热量：◆ 与正常平衡线性负载产生的相对较小的中性线电流相比，热量是由额外高含量的3倍次谐波电流产生的；◆ 由于各次谐波的流通，集肤效应和涡流损耗随之增加，导致所有导体额外发热。

通过对各次谐波引起的功率损耗分别建模，揭示了母线槽系统中谐波电流的影响。并考虑对母线槽系统中不同频率的谐波电流所产生的热量进行测量。

同样的方法也用于比较两种不同类型的母线槽结构，两者都拥有相同的导体总截面积（c.s.a.），其中一个配置截面积加倍的（200%）中性线，另一个配置单倍截面积的（....）中性线。见图表E55。

相同条件下，4根相同导体构成的母线槽系统比相同总截面积但中性线加倍的母线槽，具有较低的温升。该系统**地适用于这种情况。当然，中性线截面积的选择必须考虑可能流经中性线的电流值。
